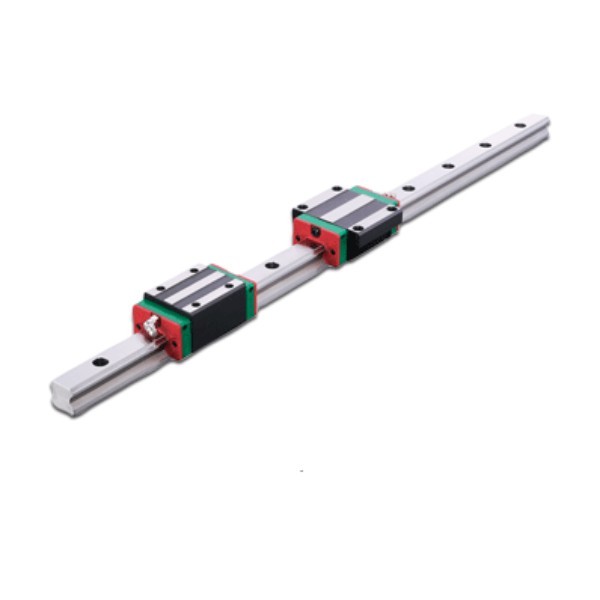

ریل دستگاه لیزر

ریل دستگاه لیزر بهترین گزینه برای دستگاه های لیزر است که کار حکاکی و برش لیزری را انجام می‌دهند. ریل و واگن جهت ساپورت بار مکانیکی جهت حرکت خطی مورد استفاده قرار می گیرد. حرکت خطی بر روی ساچمه ها یا رولر صورت می گیرد. این ساچمه ها در داخل بلوک بین ریل و بلوک از طریق یک مسیر بسته با غلتش خود امکان حرکت دقیق خطی را فراهم می کند.

ریل و واگن ها به دلیل طراحی خاصی که دارند می توانند بار های افقی و عمومی را تحمل نمایند و دقت آن ها وقتی که با بال اسکرو ها به کار می‌روند، بیشتر هم می‌شود.

ریل از جنس فولاد سختکاری شده و سطح ریل دارای دقت ابعادی و کیفیت بالا می باشد. ریل های لینیر گاید ها در سایز های 15، 20، 25، 30، 40، 55، 65 میلی متر به صورت استاندارد تولید شده و طول شاخه ها 4 و 5 متری می باشد. این ریل ها باید در سطح های بسیار صافی نصب شوند.

راهنمای استفاده از ریل و واگن

• پس از مونتاژ در سیستم حرکتی ماشین، ریل و واگن ها با گریس یا روغن بر پایه لیتیوم روانکاری شود.
• حتما مسیر های روانکاری ریل و واگن ها را قبل از تحویل و نصب با روغن ضدخوردگی روانکاری کنید.
• واگن های لینیرگاید از قطعات پلاستیکی مختلفی تشکیل شده اند، هنگام تمیز کردن برای جلوگیری از آسیب های احتمالی واگن ها، آن ها را در معرض مواد آلی قرار ندهید.
• سعی کنید از ورود اجسام خارجی به داخل واگن ها جلوگیری کنید زیرا این امر می تواند به محصول آسیب برساند. از جداکردن قطعات بپرهیزید، این کار باعث ورود اجسام خارجی به مسیرهای راهنما و مسدود شدن آن ها می شود که موجب آسیب می‌شود.
• از سقوط اشیا روی واگن ها که به عملکرد مسیرهای راهنما آسیب می زند، جلوگیری کنید.
• دامنه کاربرد دمایی بالایی دارند.( در سری E2 (کیت خودروانکار)، 10- تا 50 درجه سانتی گراد و برای انواع Q1 (لینیرهای خطی آرام)، 10- تا 80 درجه سانتی گراد و حداکثر دمای سرویس از نوع سری SE (درپوش انتهایی فلزی)، 150 درجه سانتی گراد و برای سایر انواع استاندارد 100 درجه سانتی گراداست)

جهت کسب اطلاعات بیشتر و استعلام قیمت همه مواد مصرفی و قطعات دستگاه لیزر غیر فلزات، با کارشناسان بازار چاپ ایران در تماس باشید.
